溫度補償導線
日期：2024-03-05 瀏覽次數：0次

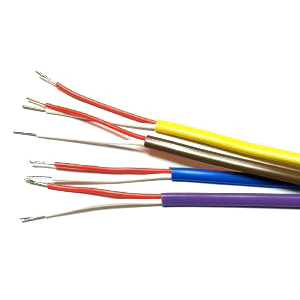

溫度補償導線在一定溫度范圍內，具有與其匹配的熱電動勢標稱值相同的一對帶絕緣包覆的導線叫補償導線。用它們連接熱電偶與測量裝置，以補償熱電偶連接處的溫度變化所產生的誤差。
溫度補償導線特點：
① 熱電特性穩定，電絕緣性能好，使用壽命長。
② 柔軟，彎曲性能能好，使用方便。
③ 包覆層材料穩定可靠，具有一定的耐溫性和耐寒性能。
溫度補償導線結構和用途：
①溫度補償導線由芯線和絕緣包覆層組成；
②溫度補償導線應因芯線合金材質不同分為延長型和補償型兩種，延長型補償導線有 NX （ 鎳鉻硅 - 鎳硅鎂）、KX （ 鎳鉻 10-鎳硅3 ） 、 EX （鎳鉻10- 銅鎳 45 ）、JX （ 鐵 -銅鎳45 ） 、 TX （銅- 銅鎳 45 ），補償型補償導線有 SC 和 RC （ 銅 - 銅鎳 0.6 ） 、 KC （ 銅 - 銅鎳 40 ） 、 NC （ 鐵 - 銅鎳） 等；
③補償導線的絕緣 包覆層 與外套材料有聚氯乙烯，聚四氟乙烯，玻璃纖維，石英紗和陶瓷纖維等；金屬屏蔽層有不銹鋼網等；
④溫度補償導線與顯示儀表、記錄儀或計算機連接構成測溫系統，廣泛用于電力、冶金、石油、化工、輕紡等工業及國防、科研等部門。
溫度補償導線導線尺寸表
溫度補償導線特點：
① 熱電特性穩定，電絕緣性能好，使用壽命長。
② 柔軟，彎曲性能能好，使用方便。
③ 包覆層材料穩定可靠，具有一定的耐溫性和耐寒性能。
溫度補償導線結構和用途：
①溫度補償導線由芯線和絕緣包覆層組成；
②溫度補償導線應因芯線合金材質不同分為延長型和補償型兩種，延長型補償導線有 NX （ 鎳鉻硅 - 鎳硅鎂）、KX （ 鎳鉻 10-鎳硅3 ） 、 EX （鎳鉻10- 銅鎳 45 ）、JX （ 鐵 -銅鎳45 ） 、 TX （銅- 銅鎳 45 ），補償型補償導線有 SC 和 RC （ 銅 - 銅鎳 0.6 ） 、 KC （ 銅 - 銅鎳 40 ） 、 NC （ 鐵 - 銅鎳） 等；
③補償導線的絕緣 包覆層 與外套材料有聚氯乙烯，聚四氟乙烯，玻璃纖維，石英紗和陶瓷纖維等；金屬屏蔽層有不銹鋼網等；
④溫度補償導線與顯示儀表、記錄儀或計算機連接構成測溫系統，廣泛用于電力、冶金、石油、化工、輕紡等工業及國防、科研等部門。
溫度補償導線導線尺寸表
|
線號
|
SWG
|
AWG
|
線號
|
SWG
|
AWG
|
||||
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
英寸
|
毫米
|
||
|
0
|
0.324
|
8.23
|
0.3249
|
8.25
|
26
|
0.018
|
0.457
|
0.0159
|
0.404
|
|
1
|
0.300
|
7.62
|
0.2893
|
7.35
|
27
|
0.0164
|
0.417
|
0.0142
|
0.361
|
|
2
|
0.276
|
7.01
|
0.2576
|
6.54
|
28
|
0.0148
|
0.376
|
0.0126
|
0.320
|
|
3
|
0.252
|
6.40
|
0.2294
|
5.83
|
29
|
0.0136
|
0.345
|
0.0113
|
0.287
|
|
4
|
0.232
|
5.89
|
0.2043
|
5.19
|
30
|
0.0124
|
0.315
|
0.0100
|
0.254
|
|
5
|
0.212
|
5.38
|
0.1819
|
4.62
|
31
|
0.0116
|
0.295
|
0.0089
|
0.226
|
|
6
|
0.192
|
4.88
|
0.1620
|
4.11
|
32
|
0.0108
|
0.274
|
0.0080
|
0.203
|
|
7
|
0.176
|
4.47
|
0.1443
|
3.67
|
33
|
0.0100
|
0.254
|
0.0071
|
0.180
|
|
8
|
0.160
|
4.06
|
0.1285
|
3.26
|
34
|
0.0092
|
0.234
|
0.0063
|
0.160
|
|
9
|
0.144
|
3.66
|
0.1144
|
2.91
|
35
|
0.0084
|
0.213
|
0.0056
|
0.142
|
|
10
|
0.128
|
3.25
|
0.1019
|
2.59
|
36
|
0.0076
|
0.193
|
0.0050
|
0.127
|
|
11
|
0.116
|
2.95
|
0.0907
|
2.30
|
37
|
0.0068
|
0.173
|
0.0045
|
0.114
|
|
12
|
0.104
|
2.64
|
0.0808
|
2.05
|
38
|
0.0060
|
0.152
|
0.0040
|
0.102
|
|
13
|
0.092
|
2.34
|
0.0720
|
1.83
|
39
|
0.0052
|
0.132
|
0.0035
|
0.089
|
|
14
|
0.080
|
2.03
|
0.0641
|
1.63
|
40
|
0.0048
|
0.122
|
0.0031
|
0.079
|
|
15
|
0.072
|
1.82
|
0.0571
|
1.45
|
41
|
0.0044
|
0.112
|
0.0028
|
0.071
|
|
16
|
0.064
|
1.62
|
0.0508
|
1.29
|
42
|
0.0040
|
0.102
|
0.0025
|
0.064
|
|
17
|
0.056
|
1.42
|
0.0453
|
1.15
|
43
|
0.0036
|
0.091
|
0.0022
|
0.056
|
|
18
|
0.048
|
1.22
|
0.0403
|
1.02
|
44
|
0.0032
|
0.081
|
0.0020
|
0.051
|
|
19
|
0.040
|
1.02
|
0.0359
|
0.912
|
45
|
0.0028
|
0.071
|
0.0018
|
0.046
|
|
20
|
0.036
|
0.914
|
0.0320
|
0.813
|
46
|
0.0024
|
0.061
|
-
|
-
|
|
21
|
0.032
|
0.813
|
0.0285
|
0.724
|
47
|
0.0020
|
0.051
|
-
|
-
|
|
22
|
0.028
|
0.711
|
0.0253
|
0.643
|
48
|
0.0016
|
0.041
|
-
|
-
|
|
23
|
0.024
|
0.610
|
0.0226
|
0.574
|
49
|
0.0012
|
0.030
|
-
|
-
|
|
24
|
0.022
|
0.559
|
0.0201
|
0.511
|
50
|
0.0010
|
0.025
|
-
|
-
|
|
25
|
0.020
|
0.508
|
0.0179
|
0.455
|
|
|
|
|
|
