精巧型壓力變送器
日期：2024-03-05 瀏覽次數：0次
※產品描述
SW308壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件，信號處理電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。
※技術參數
|
量程范圍
|
-0.1．．．0~0.01．．．~100MPa
|
|
允許過載
|
小于等于額定量程的1.5倍或110MPa（取最小值）
|
|
壓力類型
|
表壓、絕壓、密封參考壓型
|
|
精確度
|
±0.25%（典型） ±0.5%（******）
|
|
長期穩定性
|
±0.1%F.S/年（典型） ±0.2%F.S/年（******）
|
|
零點溫度漂移
|
±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa）
|
|
滿度溫度漂移
|
±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa）
|
|
工作溫度
|
-20℃~80℃
|
|
貯存溫度
|
-40℃~120℃
|
|
供電電源
|
15～30VDC（本安型經安全柵供電）
|
|
輸出信號
|
4～20mA 0～10/20mA 0/1～5VDC
|
|
壓力接口
|
M20×1.5 G1/2或用戶自選
|
|
外殼材質
|
不銹鋼1Cr18Ni9Ti
|
|
膜片材質
|
316L
|
|
O型密封圈
|
氟橡膠
|
|
電纜
|
聚乙烯
|
|
絕緣電阻
|
100MΩ 100VDC
|
|
外殼防護等級
|
IP65
|

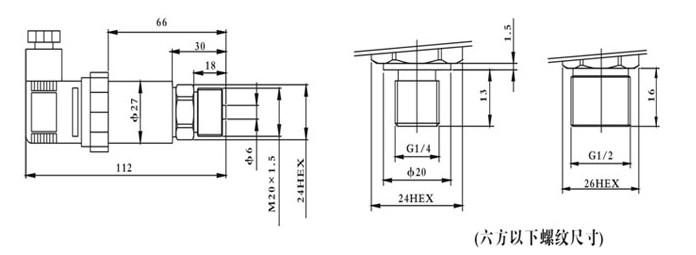

※尺寸
※產品選型
|
SW308
|
精巧型壓力變送器
|
||||||||
|
SW328
|
精巧型高壓壓力變送器
|
||||||||
|
SW318
|
精巧型微壓壓力變送器
|
||||||||
|
SW308W
|
精巧衛生型壓力變送器
|
||||||||
|
SW308G
|
精巧型高溫壓力變送器
|
||||||||
|
|
量程
（0～X）kPa/MPa
|
測量范圍：-0.1...0～0.01...100MPa
X：實際測量量程
|
|||||||
|
|
代號
|
輸出信號
|
|||||||
|
E
|
4～20mADC
|
||||||||
|
F
|
1～5VDC
|
||||||||
|
J
|
0～5VDC
|
||||||||
|
|
代
號
|
結構材料
|
|||||||
|
隔離膜片
|
接口
|
殼體
|
|||||||
|
22
|
不銹鋼316L
|
不銹鋼
|
不銹鋼
|
||||||
|
24
|
不銹鋼316L
|
不銹鋼316L
|
不銹鋼316L
|
||||||
|
25
|
鉭
|
不銹鋼
|
不銹鋼
|
||||||
|
35
|
鉭
|
哈氏合金
|
不銹鋼
|
||||||
|
|
代號
|
附加功能
|
|||||||
|
A
|
接插件連接輸出
|
||||||||
|
B
|
電纜線連接輸出
|
||||||||
|
M3
|
LCD數顯表頭
|
||||||||
|
M4
|
LED數顯表頭
|
||||||||
|
C1
|
M20*1.5外螺紋
|
||||||||
|
C3
|
G1/2外螺紋
|
||||||||
|
G
|
表壓
|
||||||||
|
A
|
絕壓
|
||||||||
|
SW系列
|
（0-100）MPa
|
E
|
22
|
BM3C1G
|
完整選型
|
||||
